外控測溫儀使用說明

一、 系統組成：

圖(1) 外控測溫儀系統

1.外控版測溫儀。控制激光器出光參數;

2.激光器。本文檔中所使用到的激光器為長光華芯100w激光器，及銳科100W激光;

3.上位機控制端。設置參數并下發到外控測溫儀。

二、 整體架構圖：

三、 接口定義：

a) 外控版測溫儀接口端：

圖(2) 測溫儀對外接口

1) DB25接口，測溫儀對外控制接口;

2) 測溫儀探頭電纜連接線;

3) 外控版測溫儀供電口;

4) 通信接口。

b) DB25接口定義：

DB25為測溫板輸出控制接口，連接激光器的開關光信號及模擬量信號，控制激光器的出光功率，接口定義如下：

建議： 激光器的紅光控制及LD使能信號控制，直接用戶端自行設計電路控制，不經過外控測溫系統控制器控制。

因為長光激光器不能上電前就使能打開，而外控測溫系統控制器上電LD使能信號即打開，所以需要用戶主動設置開關控制： 測溫儀與激光器之間的LD使能信號需要中間接開關控制(通斷方式)。

1) 測溫儀探頭連接線，與測溫探頭相連。

2) 電源供電：

測溫儀供電電壓為5V，內接于控制盒內J5端子，如圖(3)。電源線已接出，紅(+)，黑(-)。

注意： 給測溫儀供電電源必須是直流電源或者低紋波開關電源，低性能開關電源會對測溫儀產生干擾影響。

圖(3) 測溫儀內供電接口

3) 串口通信接口：

注意： 采用USB轉串口線或者9針直連線，要注意抗干擾屏蔽，最好線上加磁環。

注：外控版測溫儀使用時，需遠離干擾源(如：開關電源等)，以免出現誤觸發出光。信號線需使用屏蔽線，信號線需使用直連線或usb轉串口線。

c) 激光器端控制接口：

1) 長光華芯100W激光器，激光器型號EB-DDLM 100A

圖(4) 激光器端控制接口

DB15控制接口定義()：

注：測溫儀與激光器之間的LD使能信號需要中間接開關控制。

注：激光器使用需根據實際激光器說明書選擇連接。

2) 銳科100W激光器，激光器型號：RFL-DDL

DB25控制接口定義：

注：激光器使用需根據實際控制為準。

四、 使用方法：

1.測溫儀和激光器上電;

2.LD使能上電;

3.如果需功率模式出光，激光器前面板選擇“外部連接”即可，如圖(5);

圖(5) 功率模式

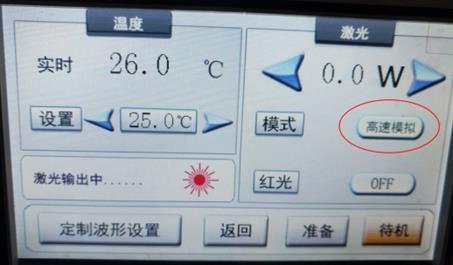

4.如果需溫度模式出光，激光器前面板選擇“高速模擬”即可，如圖(6);

圖(6) 溫度模式

5.通過串口下發指令，即功率參數;下發參數指令參考《溫度外控系統軟件使用說明》文檔;

6.點擊出光指令，激光器即可出光。
