半導體激光器工作原理及參數說明

半導體激光器又稱為激光二極管(LD，Laser Diode)，是采用半導體材料作為工作物質而產生受激發射的一類激光器。常用材料有砷化鎵(GaAs)、硫化鎘(CdS)、磷化銦(InP)、硫化鋅(ZnS)。激勵方式有電注入、電子束激勵和光泵浦激勵三種形式。

半導體激光器件，一般可分為同質結、單異質結、雙異質結。同質結激光器和單異質結激光器室溫時多為脈沖器件，而雙異質結激光器室溫時可實現連續工作。其優點在于體積小、重量輕、運轉可靠、能耗低、效率高、壽命長、高速調制，因此在激光通信、光存儲、光陀螺、激光打印、激光醫療、激光測距、激光雷達、自動控制、檢測儀器等領域得到了廣泛的應用。

半導體激光器工作原理

通過一定的激勵方式，在半導體物質的能帶(導帶與價帶)之間，或者半導體物質的能帶與雜質(受主或施主)能級之間，實現非平衡載流子的粒子數反轉，當處于粒子數反轉狀態的大量電子與空穴復合時便產生受激發射作用。

半導體激光器的激勵方式主要有三種：電注入式、電子束激勵式和光泵浦激勵式。電注入式半導體激光器一般是由GaAS(砷化鎵)、InAS(砷化銦)、Insb(銻化銦)等材料制成的半導體面結型二極管，沿正向偏壓注入電流進行激勵，在結平面區域產生受激發射。電子束激勵式半導體激光器一般用N型或者P型半導體單晶(PbS、CdS、ZhO等)作為工作物質，通過由外部注入高能電子束進行激勵。

光泵浦激勵式半導體激光器一般用N型或P型半導體單晶(GaAS、InAs、InSb等)作為工作物質，以其它激光器發出的激光作光泵激勵。

目前在半導體激光器件中，性能較好、應用較廣的是：具有雙異質結構的電注入式GaAs二極管半導體激光器。

半導體光電器件的工作波長與半導體材料的種類有關。半導體材料中存在著導帶和價帶，導帶上面可以讓電子自由運動，而價帶下面可以讓空穴自由運動，導帶和價帶之間隔著一條禁帶，當電子吸收了光的能量從價帶跳躍到導帶中去時就把光的能量變成了電，而帶有電能的電子從導帶跳回價帶，又可以把電的能量變成光，這時材料禁帶的寬度就決定了光電器件的工作波長。

半導體激光器主要參數

波長nm：激光器工作波長，例如405nm、532nm、635nm、650nm、670nm、690nm、780nm、810nm、860nm、980nm。

閾值電流Ith：激光二極管開始產生激光振蕩的電流，對小功率激光器而言其值約在數十毫安。

工作電流Iop：激光二極管達到額定輸出功率時的驅動電流，此值對于設計調試激光驅動電路較重要。

垂直發散角θ⊥：激光二極管的發光帶在與PN結垂直方向張開的角度，一般在15°～40°左右。

水平發散角θ∥：激光二極管的發光帶在與PN結平行方向張開的角度，一般在6°～ 10°左右。

監控電流Im ：激光二極管在額定輸出功率時在PIN管上流過的電流。

半導體激光器主要向兩個方向發展：一類是以傳遞信息為主的信息型激光器;另一類是以提高光功率為主的功率型激光器。

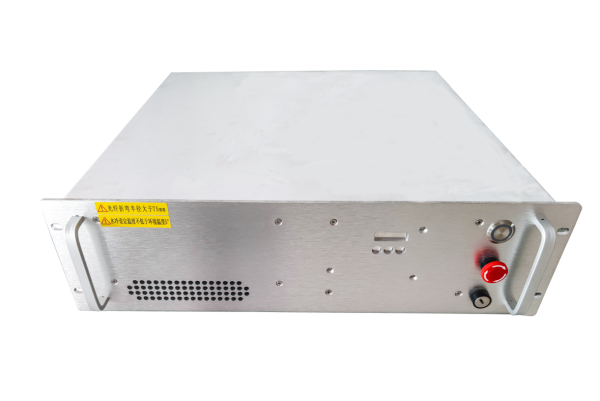

奧萊光電3U直接半導體水冷激光器相對于傳統的激光器，具有更高的光電轉換率，更低的功耗。直接半導體激光器結構緊湊，使用方便。由于其柔性的激光輸出方式，能夠方便的與系統設備進行集成。

小功率半導體激光器(信息型激光器)主要用于信息技術領域，例如用于光纖通信及光交換系統的分布反饋和動態單模激光器(DFB-LD)、窄線寬可調諧激光器、用于光盤等信息處理領域的可見光波長激光器(405nm、532nm、635nm、650nm、670nm)。這些器件的特征是：單頻窄線寬、高速率、可調諧、短波長、光電單片集成化等。

大功率半導體激光器(功率型激光器)主要用于泵浦源、激光加工系統、印刷行業、生物醫療等領域。

在泵浦固體激光器等應用的推動下，高功率半導體激光器取得了突破性進展，其標志是半導體激光器的輸出功率顯著增加。未來，半導體激光器的發展趨勢主要在高速寬激光器、大功率激光器、短波長激光器、中紅外激光器等方面。
